一、概述

1、基坑工程：

建筑物或修建物地下部门施工时，需开挖基坑，进行施工降水，同时要对基坑周围的建筑物、修建物、途径和地下管线进行围护及监测，确保正常、平安施工。这项涉及勘查、设计、施工、监理、监测、应急等内容的综合体系性工程称为基坑工程。

2、支护布局：

基坑工程中采纳的围护墙、支持（或土层锚杆）、围檩、防渗帷幕、降排水等布局系统的总称。

3、深基坑：

开挖深度跨越5M（含5M）或深度虽未跨越5M，但地质前提和四周情况及地下管线极其繁杂的工程。

4、基坑平安品级：三个平安品级。

一级基坑：

（1）软土地域基坑开挖深度年夜于8M。

（2）支护布局作为主体布局的一部门。

（3）在基坑开挖影响规模内有紧张建（构）筑物或需严加掩护的管线。

三级基坑：

开挖深度小于5M，且四周情况无特殊要求。

二级基坑：

除一级和三级以外的基坑。

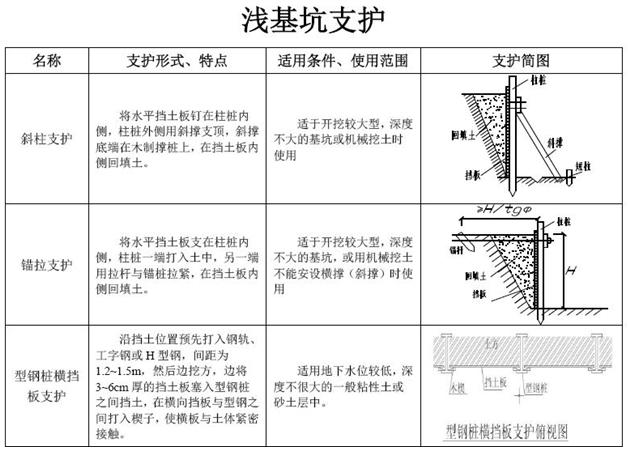

二、基坑支护布局情势

1、放坡开挖（坡率法）：

应用土体自身的强度坚持边坡不产生坍滑、移动、疏松或不平均下沉，到达边坡稳固。

症结是坡度i = H / L ，一样平常取1 : 0.5 — 1 : 2.0

一样平常实用于杂填土、粘性土或粉性土，且情况前提容许的基坑。

2、土钉墙：

由被加固土体、设置于土中的土钉体和挂钢筋网的喷射砼面板等配合作用形成的补强复合土体。

一样平常实用于：

（1）稍密至中密状况的粉性土、砂土；

（2）密实的碎石土层；

（3）坚硬状况的含砾粘性土及风化岩层；

（4）可塑至硬塑状况的一样平常粘性土；

（5）素填土、人工杂填土；

以上土层平安品级为二、三级的基坑。

注意：土钉墙在软粘土中（塘泥、淤泥、淤泥质粘土、淤泥质粉质粘土等）要严厉节制，分外是四周情况要求较严的基坑。

3、复合土钉墙

土方开挖前施取水泥搅拌桩、振动贯注桩、钢板桩、木桩等，然后按土钉墙的施工办法进行施工。

排桩复合土钉

4、水泥重力式挡墙：

水泥搅拌桩（旋喷桩）采纳格栅形或持续形布置形成重力坝墙。

有时增长砼桩、钢板桩、毛竹等，以加强挡墙的强度。

实用于园地较坦荡、坑深不年夜于7M 、轮廓较年夜、薄弱地层的基坑。

注意：对付有机质含量较高的土层，应经由过程实验肯定其顺应性。

前提：

（1）截面置换率通常为0.6—0.8，且纵向墙肋间净距不宜年夜于1.3M；横向墙肋间净距不宜年夜于1.8M，搭接≥150MM。

（2）入土深度 = （0.8 - 1.2）h

墙宽 = （0.5 - 0.8）h

（3）水土壤28天单轴抗压强度qu≥0.8Mpa

成桩后28天方可开挖土方。

5、桩墙式支护布局：

由围护墙及支持体系构成（悬臂式、内撑式、锚拉式）

围护墙：排桩式（钻孔贯注桩、沉管贯注桩、人工挖孔桩、板桩、钻孔咬合桩、SMW工法等）；

墙式（现浇或预制的地下持续墙）。

围护墙为排桩式（钻孔贯注桩）

围护墙为排桩式（素砼桩）

围护墙为排桩式（钻孔咬合桩）

围护墙为墙式（地下持续墙）

围护墙为墙式（地下持续墙）

地下持续墙

桩墙式支护布局： 土质的实用性较强。

6、内支持与土层锚杆

（1）内支持：钢筋砼支持﹙永远钢筋砼布局支持、暂时钢筋砼支持﹚、钢支持、钢与钢筋砼组合支持。

情势：对撑、桁架式对撑、角撑及内环式支持。

构造：压顶梁、围檩。

内支持情势：对撑

暂时钢筋砼支持情势：桁架式对撑 角撑

桁架式对撑

暂时钢筋砼支持情势：内环式支持

（2）土层锚杆

情势：钢绞线、高强钢丝或高强螺纹钢筋，并宜施加预应力。

顺应规模：粘性土、粉性土及砂土层，不宜用于淤泥及淤泥质土层中。
