常用HV≈HB≈HRC硬度对照表，一目了然
硬度是指资料抵御局部变形，分外是塑性变形、压痕或划痕的才能。它是权衡资料软硬的指标。维氏硬度、布氏硬度、洛氏硬度对比表分享给你，快珍藏起来吧。

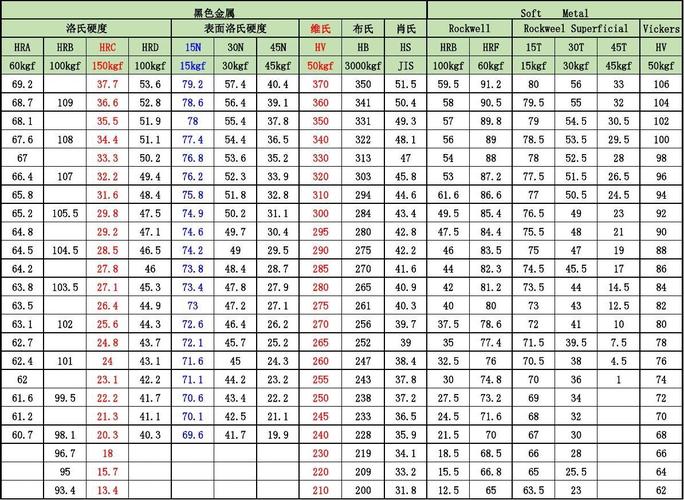

常用HV=HB=HRC硬度对比表
抗拉强度
（N/mm2）
维氏硬度
HV
布氏硬度
HB
洛氏硬度
HRC
255
80
76.0
270
85
80.7
285
90
85.2
305
95
90.2
320
100
95.0
335
105
99.8
350
110
105
370
115
109
380
120
114
400
125
119
415
130
124
430
135
128
450
140
133
465
145
138
480
150
143
490
155
147
510
160
152
530
165
156
545
170
162
560
175
166
575
180
171
595
185
176
610
190
181
625
195
185
640
200
190
660
205
195
675
210
199
690
215
204
705
220
209
720
225
214
740
230
219
755
235
223
770
240
228
20.3
785
245
233
21.3
800
250
238
22.2
820
255
242
23.1
835
260
247
24.0
850
265
252
24.8
865
270
257
25.6
880
275
261
26.4
900
280
266
27.1
915
285
271
27.8
930
290
276
28.5
950
295
280
29.2
965
300
285
29.8
995
310
295
31.0
1030
320
304
32.2
1060
330
314
33.3
1095
340
323
34.4
1125
350
333
35.5
1115
360
342
36.6
1190
370
352
37.7
1220
380
361
38.8
1255
390
371
39.8
1290
400
380
40.8
1320
410
390
41.8
1350
420
399
42.7
1385
430
409
43.6
1420
440
418
44.5
1455
450
428
45.3
1485
460
437
46.1
1520
470
447
46.9
1555
480
(456)
47.7
1595
490
(466)
48.4
1630
500
(475)
49.1
1665
510
(485)
49.8
1700
520
(494)
50.5
1740
530
(504)
51.1
1775
540
(513)
51.7
1810
550
(523)
52.3
1845
560
(532)
53.0
1880
570
(542)
53.6
1920
580
(551)
54.1
1955
590
(561)
54.7
1995
600
(570)
55.2
2030
610
(580)
55.7
2070
620
(589)
56.3
2105
630
(599)
56.8
2145
640
(608)
57.3
2180
650
(618)
57.8
660
58.3
670
58.8
680
59.2
690
59.7
700
60.1
720
61.0
740
61.8
760
62.5
780
63.3
800
64.0
820
64.7
840
65.3
860
65.9
880
66.4
900
67.0
920
67.5
940
68.0
本表数据来自德国尺度DIN50150。
金属资料的硬度
硬度
是指资料抵御局部变形，分外是塑性变形、压痕或划痕的才能。它是权衡资料软硬的指标。
按测试办法的分歧，硬度分为三种类型。
①划痕硬度。主要用于比拟分歧矿物的软硬水平，办法是选一根一端硬一端软的棒，将被测资料沿棒划过，依据呈现划痕的地位肯定被测资料的软硬。定性地说，硬物体划出的划痕长，软物体划出的划痕短。
②压入硬度。主要用于金属资料，办法是用必定的载荷将划定的压头压入被测资料，以资料外面局部塑性变形的年夜小比拟被测资料的软硬。因为压头、载荷以及载荷连续光阴的分歧，压入硬度有多种，主要是布氏硬度、洛氏硬度、维氏硬度和显微硬度等几种。
③回跳硬度。主要用于金属资料，办法是使一特制的小锤从必定高度自由着落冲击被测资料的试样，并以试样在冲击进程中储存（继而开释）应变能的若干（经由过程小锤的回跳高度测定）肯定资料的硬度。
金属资料最常见到的布氏硬度、洛氏硬度和维氏硬度属于压入硬度，硬度值表现资料外面抵御另一物体压入时所引起的塑性变形的才能；回跳法（肖氏、里氏）丈量硬度，硬度值代表金属弹性变形功效的年夜小。
布氏硬度 Brinell Hardness
用直径D 的淬火钢球或硬质合金球作压头，以响应的实验力F 压入试件外面，经划定的坚持光阴后，卸除实验力，获得一直径为d 的压痕。用实验力除以压痕外面积，所得值即为布氏硬度值，符号用HBS或HBW表现。
HBS和HBW的区别是压头的分歧。HBS表现压头为淬硬钢球，用于测定布氏硬度值在450以下的资料，如软钢、灰铸铁和有色金属等。HBW表现压头为硬质合金，用于测定布氏硬度值在650以下的资料。
同样的试块，当其它实验前提完全雷同的环境下，两种实验成果分歧，HBW值每每年夜于HBS值，并且并无定量的纪律所循。
2003年以后，我国已经等效采纳国际尺度，撤消了钢球压头，全体采纳硬质合金球头。是以HBS结束使用，全体用HBW表现布氏硬度符号。许多时刻布氏硬度仅用HB表现，指的便是HBW。不外在文献论文中HBS仍时有所见。
布氏硬度丈量法实用于铸铁、非铁合金、各类退火及调质的钢材，不宜测定太硬、太小、太薄和外面不容许有较年夜压痕的试样或工件。
洛氏硬度 Rockwell Hardness
用锥顶角为120°的金刚石圆锥或淬火钢球作压头和载荷共同使用，在10kgf初载荷和60、100或150kgf力总载荷（即初载荷加主载荷）先后作用下压入试样，在总载荷作用后，以卸除主载荷而保存主载荷时的压入深度与初载荷作用下压入深度之差来表现硬度。
洛氏硬度实验采纳三种实验力，三种压头，它们共有9种组合，对应于洛氏硬度的9个标尺。这9个标尺的利用涵盖了险些所有常用的金属资料。常用的有HRA、HRB和HRC三种，此中HRC利用最广。
常用洛氏硬度实验规范表
硬度
符号
压头类型
总实验力
F/N（kgf）
硬度
规模
利用举例
HRA
120°金刚石
圆锥
588.4(60)
20~88
硬质合金、碳化物、
浅层外面硬化钢等
HRB
Ø1.588mm
淬火钢球
980.7(100)
20~100
退火、正火钢、铝合
金、铜合金、铸铁
HRC
120°金刚石
圆锥
1471(150)
20~70
淬火钢、调质钢、深
层外面硬化钢
HRC标尺的使用规模是20~70HRC。当硬度值小于20HRC时，由于压头的圆锥部门压入太多，敏锐度降落，这时应改用HRB标尺；当试样硬度年夜于67HRC时，压头尖端蒙受的压力过年夜，金刚石容易毁坏，压头寿命会年夜年夜缩短，是以一样平常应改用HRA标尺。
洛氏硬度实验操作轻便、敏捷、压痕小，可测试制品外面及较硬、较薄的工件。因压痕小，对付组织和硬度不平均的资料，硬度值颠簸较年夜，精确性不如布氏硬度高。洛氏硬度用于测定钢铁、有色金属、硬质合金等的硬度。
维氏硬度 Vickers Hardness
维氏硬度丈量原理与布氏硬度类似。采纳相对面夹角为136°金刚石正四棱锥压头，以划定的实验力F压入资料的外面，坚持划定光阴后卸除实验力，用正四棱锥压痕单元外面积上所受的均匀压力表现硬度值，标志符号为HV。
维氏硬度丈量规模年夜，可丈量硬度为10~1000HV规模的资料，压痕小，一样平常用来丈量较薄的资料和渗碳、渗氮等外面硬化层。
里氏硬度 Leeb Hardness
用必定质量的装有碳化钨球头的冲击体，在必定力的作用下冲击试件外面，然后反弹。因为资料硬度分歧，撞击后的反弹速率也分歧。在冲击装配上安装有永磁资料，当冲击体上下活动时，其外围线圈便感应出与速率成正比的电磁旌旗灯号，再经由过程电子线路转换成里氏硬度值，符号标志为HL。
里氏硬度仪无需事情台，其硬度传感器小如一只笔，可用手直接操作，无论是年夜、重型工件照样几何尺寸繁杂的工件都能容易地检测。
里氏硬度另外一个长处是对产物外面毁伤很轻，有时可作为无损检测；对各个偏向，局促空间及特殊部位硬度测试具有奇特性。
