介绍空气能管路走法图,高效节能的秘密通道_空气能管路走法图

在现代建筑和住宅中，空气能系统因其高效节能的特性而备受青睐。而要充分发挥空气能系统的潜力，合理规划管路走法至关重要。本文将基于空气能管路走法图，深入剖析其布局与设计要点，以期为您揭开高效节能的秘密通道。

一、空气能管路走法图概述

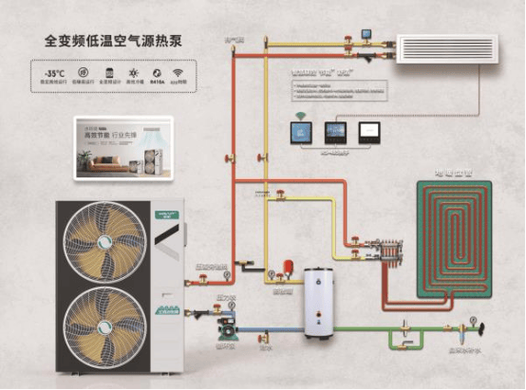

空气能管路走法图，顾名思义，是指空气能系统中管道的布局图。它详细展示了管道的走向、连接方式、分支位置等，是空气能系统设计、安装和维修的重要依据。一张高质量的空气能管路走法图，应具备以下特点：

1. 简洁明了：图形清晰，标注准确，易于理解。

2. 逻辑性强：管道走向合理，符合空气能系统的工作原理。

3. 实用性强：充分考虑实际施工和维修需求，便于操作。

二、空气能管路走法图设计要点

1. 管道材质选择

空气能管路走法图中，管道材质的选择至关重要。一般情况下，空气能系统采用铜管、不锈钢管或PP-R管等材料。其中，铜管具有良好的导热性能，耐腐蚀性强，适用于高温高压环境；不锈钢管耐腐蚀、耐磨损，适用于室外环境；PP-R管成本低，易于加工，但耐腐蚀性能较差。

2. 管道走向规划

空气能管路走法图中，管道走向应遵循以下原则：

（1）直线为主，避免弯头过多，降低系统阻力。

（2）合理布局，使管道间距适中，便于施工和维修。

（3）避开强磁场、高温区域，确保系统安全稳定运行。

3. 分支位置设计

空气能管路走法图中，分支位置设计应考虑以下因素：

（1）根据实际需求，合理设置分支管道。

（2）分支管道应尽量短，减少能量损耗。

（3）分支管道应设置在便于操作的位置。

4. 管道连接方式

空气能管路走法图中，管道连接方式主要包括螺纹连接、焊接连接和法兰连接。具体选择应根据管道材质、压力等级、施工条件等因素综合考虑。

三、空气能管路走法图在实际应用中的重要性

1. 提高系统效率：合理的空气能管路走法图设计，有助于降低系统能耗，提高系统效率。

2. 便于施工与维修：清晰明了的空气能管路走法图，便于施工人员快速掌握系统布局，提高施工效率；便于维修人员快速定位故障点，缩短维修时间。

3. 保障系统安全：合理的管道布局和连接方式，有助于防止系统泄漏、爆炸等安全事故的发生。

空气能管路走法图是高效节能的秘密通道，对于空气能系统的设计、安装和维修具有重要意义。在实际应用中，应充分重视空气能管路走法图的设计与优化，以确保系统安全、稳定、高效地运行。
